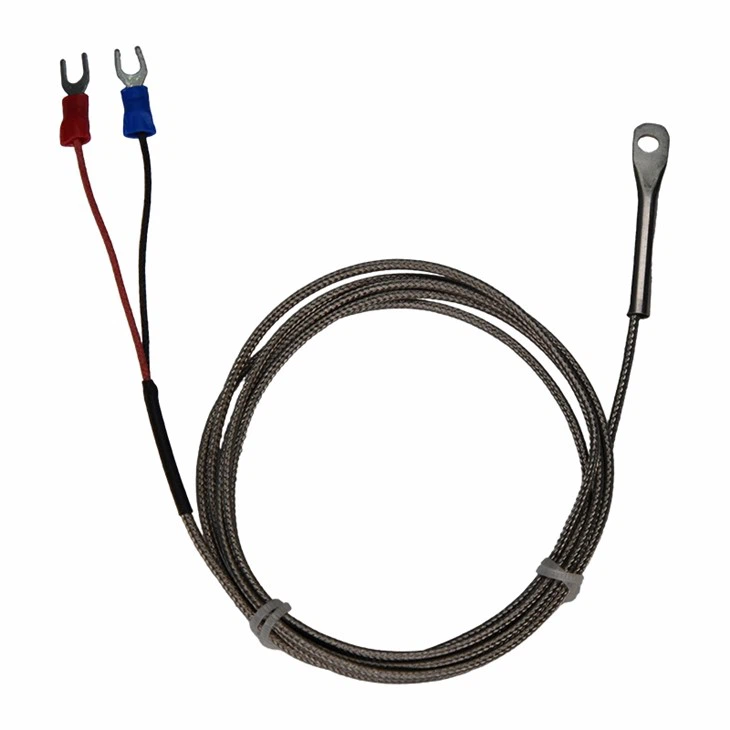

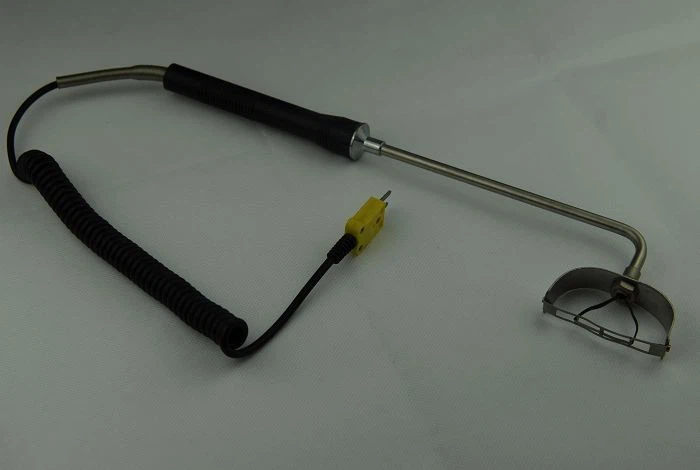

Paviršiaus termopora: ne{0}}invazinis tikslumas kieto paviršiaus temperatūrai matuoti
Produktas yra specializuotas temperatūros jutiklis, sukurtas išskirtinai kieto paviršiaus stebėjimui, pasižymintis kompaktiška struktūra ir išskirtiniu sukibimu, kad būtų galima greitai užfiksuoti temperatūros pokyčius. Skirtingai nuo tradicinių termoporų, kurias reikia įkišti, paviršiaus termopora tvirtinama tiesiai prie objektų, todėl galima atlikti neardomuosius matavimus nepažeidžiant bandomo paviršiaus. Nesvarbu, ar tai yra pramoninės įrangos techninė priežiūra, formų apdorojimas ar moksliniai tyrimai, produktas užtikrina patikimą veikimą plačiame diapazone (-200–1200 laipsnių), todėl jis yra esminis įrankis scenarijuose, kai paviršiaus temperatūros stebėjimas yra labai svarbus. Jo gebėjimas prisitaikyti prie įvairių paviršiaus formų-nuo plokščio iki išlenkto – dar labiau padidina jo universalumą įvairiose srityse.
Universalūs paviršiaus termoporų tipai kiekvienam paviršiaus scenarijui
Gaminių šeima klasifikuojama pagal montavimo būdą ir struktūrą, kad atitiktų skirtingus paviršiaus matavimo poreikius. Žemiau pateikiamas išsamus pagrindinių variantų suskirstymas:
|
Tipas |
Struktūriniai ypatumai |
Tvirtinimo būdas |
Tinkama paviršiaus forma |
Temperatūros diapazonas ( laipsniai ) |
Tikslumo klasė |
Reagavimo greitis |
Tipinės programos |
|
Patch{0}}tipo paviršiaus termopora |
Itin plonas (0,1–0,5 mm), lengvas |
Aukštos{0}}temperatūros klijai |
Lygūs plokšti metaliniai/ne{0}}metaliniai paviršiai |
-200~300 |
Ⅰ/Ⅱ klasė |
Itin greitas-(milisekundėmis) |
Grandinės lustai, liejimo formų ertmės, ploni metalo lakštai |
|
Šarvuotos paviršiaus termoelementas |
Lankstus šarvuotas vamzdis, plokščias zondas |
Surišimas / magnetinė adsorbcija / sukibimas |
Sudėtingi lenkti paviršiai, vamzdžių išorinės sienos |
-200~800 |
Ⅰ/Ⅱ klasė |
Greitas (sekundės) |
Variklių korpusai, šilumokaičio vamzdžiai, turbinų mentės |
|
Magnetinio paviršiaus termopora |
Įtaisytas-aukštos temperatūros-magnetas, tvirtas |
Magnetinė adsorbcija |
Feromagnetiniai metaliniai paviršiai (plienas, ketus) |
-200~500 |
Ⅱ klasė |
Vidutinis (kelios sekundės) |
Įrangos patikrinimai, guolių korpusai, katilo išorinės sienelės |
|
Varžtas{0}}tipo paviršiaus termopora |
Srieginis zondas |
Srieginis tvirtinimas |
Kietmetaliniai paviršiai, kaitinimo plokštės, cilindrų blokai |
-40~1200 |
Ⅰ/Ⅱ klasė |
Vidutinis (kelios sekundės) |
Variklių blokai, pramoninės krosnies sienelės, terminio apdorojimo įrankiai |
Aukščiausios kokybės medžiagos ir patikimas paviršiaus termoporos tikslumas
Kiekvienas produktas pagamintas iš aukštos{0}kokybės medžiagų, kad būtų užtikrintas sukibimas ir ilgaamžiškumas. Jo termoelektrodai skiriasi pagal tipą: ekonomiškas-efektyvus K-tipas (NiCr-NiSi) ir E-tipas (NiCr-CuNi), skirtas vidutinei-žemai temperatūrai, ir didelio-tikslumo S{{9}h1}paviršiaus temperatūrai (0{Ptt) stebėjimas (0–1200 laipsnių).
Izoliacinės ir apsauginės medžiagos yra pritaikytos kiekvienam variantui: poliimido plėvelė, skirta pataiso -tipui (atlaiko 200–300 laipsnių), 304/316 nerūdijančio plieno šarvuoti vamzdžiai, skirti šarvuotajam -tipui (atsparus nusidėvėjimui ir korozijai{6}}) ir aukštos{7}{7}{8}magnetinės temperatūros nuolatiniams magnetams. Tvirtinimo priemonės, pvz., aukštos temperatūros{10}}klijai ir srieginės jungtys, užtikrina tvirtą kontaktą su bandomu paviršiumi.
Pagal nacionalinius standartus paviršiaus termopora pasižymi Ⅰ ir Ⅱ klasės tikslumu, o klaidos priklauso nuo sandarumo:
|
Indekso numeris |
Tikslumo klasė |
Temperatūros diapazonas ( laipsniai ) |
Leidžiama klaida |
|
K-tipas |
Ⅰ klasė |
-40~1100 |
±1,5 laipsnio arba ±0,4 % t |
|
Ⅱ klasė |
-40~1100 |
±2,5 laipsnio arba ±0,75 % t |
|
|
E-tipas |
Ⅰ klasė |
-40~800 |
±1,5 laipsnio arba ±0,4 % t |
|
Ⅱ klasė |
-40~800 |
±2,5 laipsnio arba ±0,75 % t |
|
|
S-tipas |
Ⅰ klasė |
0~1200 |
±1,0 laipsnio arba ±0,3 % t |
|
Ⅱ klasė |
0~1200 |
±1,5 laipsnio arba ±0,5 % t |
Pastaba: t reiškia išmatuotą temperatūros vertę. Tvirtas sukibimas yra labai svarbus{1}}tarpai gali padidinti klaidų skaičių. Patikimas pramoninės įrangos stebėjimu, pelėsių apdorojimu ir moksliniais eksperimentais, gaminys sujungia patogumą ir tikslumą visiems paviršiaus temperatūros matavimo poreikiams.
